第3章 视觉导航

3.1 系统介绍

车载主机配备视觉导航系统,借助该系统,机器人可以实现自主移动巡检,遇到障碍物也会自主绕行躲避。

导航系统工作流程:

(1)、在图传遥控模式下,操作人员遥控设备环绕运动区域两周,建立机器人可以理解的视觉地图。

(2)、利用控制软件在步骤1中建立的视觉导航地图上手工规划绘制机器人巡检轨迹、设置目标点。

(3)、制定路径和目标点后,启动巡检,选择目标点后机器人开始沿着步骤2中规划的轨迹自主移动,自动的向目标点移动。

3.2 地图的建立

根据第二章的操作打开遥控图传后,设置底盘移动速度为20%左右,点击主界面上的“开始建图”按钮,等待10s。

nav-1

打开视觉系统输出画面

nav-2 nav-3

遥控机器人向前直线运动,直到视觉系统初始化成功

nav-4

现在视觉系统已经启动完成、开始遥控机器人在运动区域移动,遥控过程中尽量避免纯转动(只按左转或右转,这容易使视觉系统丢失目标),请按住前进键的同时按左转或右转键,使机器人沿大半径轨迹转弯。

遥控过程中,请确保主界面中的视觉指示状态为“追踪中”,一旦变成红色的“丢失”,请遥控机器人回退到上一段正常状态的地方,回退过程必须使用后退按键,保证机器人朝向、视角不变。

遥控过程中视觉指示状态如果出现“闭环优化中”,请暂时不要操作机器人。当机器人走过的路径形成了一个圈时,机器人会自动的优化之前建立的地图,这样会极大的提高地图质量。因此在建图过程中可以遥控机器人多次走闭合的路径,这样会建立出更加精确的地图。建图的质量会极大的影响之后导航的效果。

当机器人已经浏览整个运动区域后,停止移动,点击主界面上的“保存地图”按钮,等待弹出保存对话框。在对话框中输入地图名称,然后点击确定。等待地图载入完成。

nav_5

地图载入完成后可以看到刚才建立地图的大致效果。如果感觉比较满意可以点击结束建图按钮。这样建图部分就完成了。

本节完整演示视频:

视觉地图的建立过程

紧急无法控制情况下,请手动按 下车盘上的红色开关,使小车急停

3.3 巡检轨迹、巡检站点的绘制

Warning:因为轨迹规划需要下载、渲染视觉地图,客户端和小车主机要交换大量数据,整个过程需要较长时间。下述各步骤的执行,请耐心等待客户端软件界面的更新。

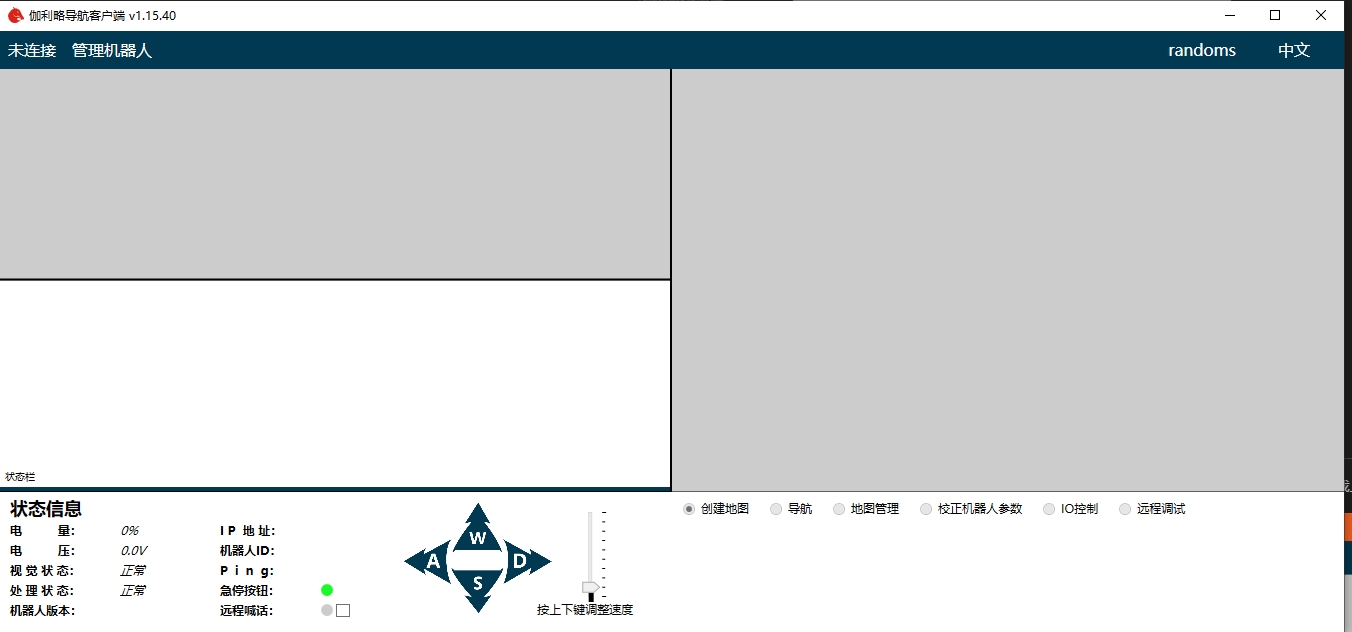

打开控制端软件,点击“未连接”按钮与底盘建立连接,点击主界面上的“绘制导航地图”按钮打开巡检路径编辑界面。

nav-6

加载成功后,软件界面类似下图

nav-8

3.3.a 绘制巡检轨迹

巡检轨迹就是你想要机器人行走的路径。点击主界面上的“开始导航”后,机器人就会按照你画的路径进行移动。下面介绍一下路径绘图工具的使用方法。

  • nav-9 1. 基本操作

    基本操作包括平移和缩放。鼠标左键拖动地图可以实现地图的平移。鼠标滚轴前后滚动可以实现地图的缩放,这在绘制路径的过程中非常的有用。对于对运动要求比较细致的地方可以放大后进行绘图。

  • nav-10 2. 铅笔工具

    点击左侧工具栏里的铅笔一样的图标。这就是直线工具。鼠标左键点击图上任意一点,然后移动鼠标就会出现一条红色直线。移动鼠标到想要的终止位置,再次点击鼠标左键,一条直线就绘制完成了。在点击一次左键之后,点击右键就可以取消此次绘图。

  • nav-11 3. 橡皮擦工具

    点击左侧工具栏中的橡皮擦工具,然后按下鼠标左键进行拖动就可以擦除之前绘制的点。

  • nav-12 4. 曲线工具

    点击左侧曲线工具,在曲线的起始点点击鼠标左键,然后在曲线的中间的再次点击一次鼠标左键,最后在曲线的结束点点击鼠标左键。这样一条曲线就绘制完成了。

  • nav-13 5. 删除工具

    如果想要大范围的删除之前绘制的点,那么就可以利用这个删除工具。点击左侧的删除工具然后鼠标左键点击删除的起始点,可以看到在鼠标的移动过程中有一个矩形一直在跟随。再次点击鼠标左键就可以删除矩形选中的范围。右键可以取消选择。

利用这几个工具就可以绘制出机器人的巡检轨迹了。注意要尽量沿着原有的轨迹进行来画线(蓝点),这样可以保证在运动过程中路线是畅通的。从绿色的地图点可以大致看出地形,根据这些信息画出运动所范围允许的点。对于服务机器人模式轨迹是连通的就可以了。

nav-14

3.3.b 设置目标点

对于服务机器人的应用场景。机器人需要在几个固定的位置间来回走动。比如从厨房走至一号桌,然后返回厨房走向二号桌等等。下面的工作就是在上面绘制的路线上标出各个目标点的位置。之后我们可以通过发送对应的目标点给机器人,然后让机器人自动的走到目标点。

点击nav-15激活巡检站点插入工具,在循迹轨迹上依次点击插入巡检站点。同样可以利用橡皮擦和删除工具来删除巡检站点。

nav-16

在下方的当前选中的导航点中输入对应的目标点序号,对应的目标点会在图中显示绿色。通过这种方式我们可以知道每个目标点的序号。

nav-100

nav-20

3.3.c 保存上传规划的轨迹

点击界面上的“保存路径”按钮,输入文件名,点击“保存”即可。

nav-17

nav-18

本节完整演示视频:

绘制规划路径和目标点

3.4 自主巡检的开启与关闭

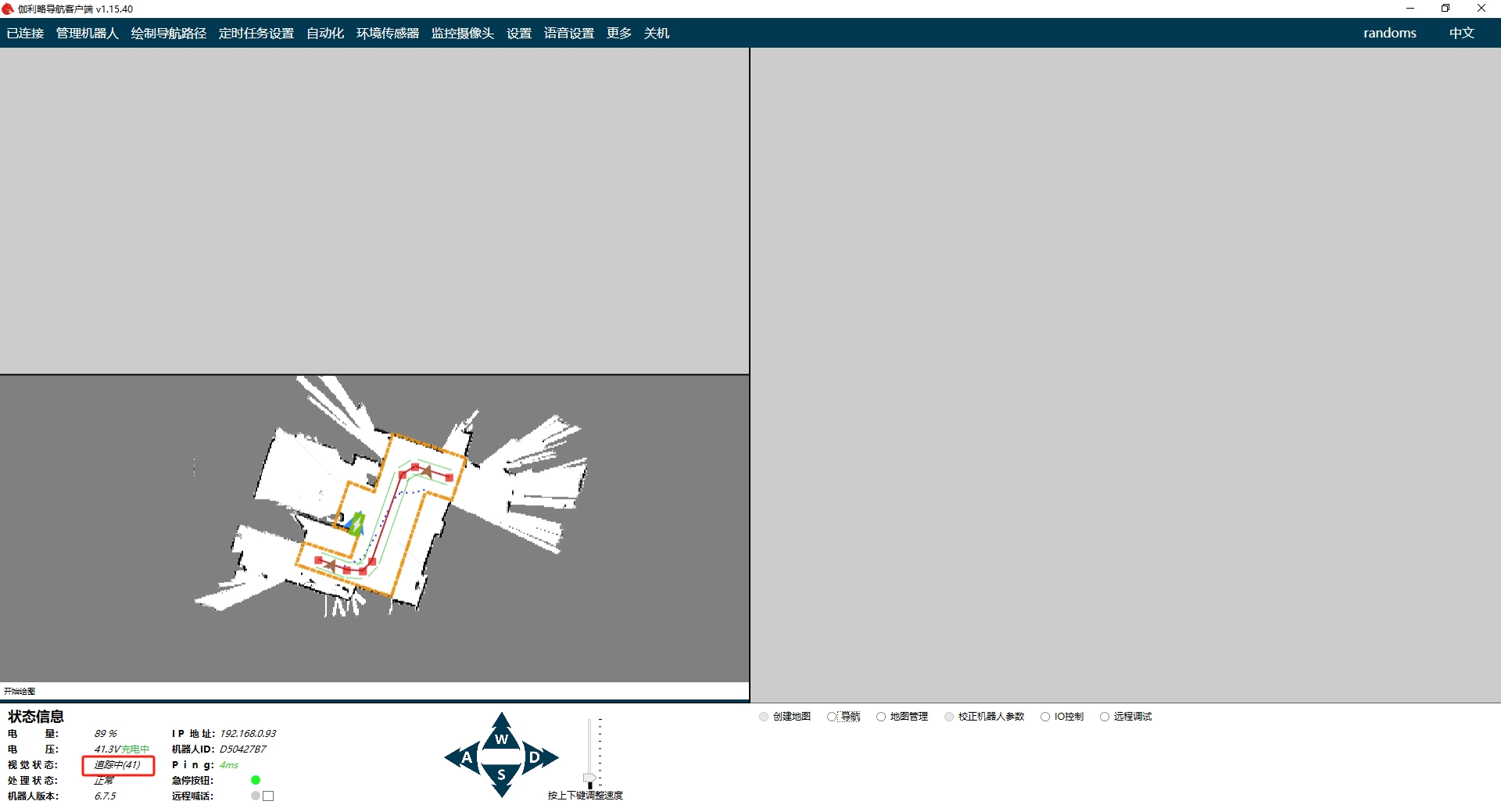

打开控制端软件,点击“未连接”按钮与底盘建立连接。等待地图下载完成,客户端自动加载上几节绘制的导航地图和路径站点。

nav-19

nav-21

nav-22

将机器人遥控到能够追踪的位置,机器人必须在巡检路径上,且机器人朝向必须和建图时的朝向一致。

点击“开始导航”按钮即开始自动巡检,等待30s左右机器人开始自主移动,同时界面中指示机器人位置的蓝色块开始同步更新。

nav-23

nav-23-1

nav-23-2

如果想停止巡检,直接点击“停止服务”按钮。

如果自主巡检过程中,机器人突然停止运动,视觉状态变成了“丢失”,这说明视觉系统丢失目标,导致的原因可能是这两个:(1)、机器人初始运动方向和地图建立时的运动方向相反,(2)、光照强度或者环境发生了巨大变化。对于原因(1)请将机器人掉头后重新开始,对于原因(2)需要重新建立地图和规划路径。

本节完整演示视频:

机器人自主巡检的启动与关闭

紧急无法控制情况下,请手动按 下车盘上的红色开关,使小车急停

3.5 地图的管理与更新

在地图管理控制面板我们提供了地图的管理功能,包括地图的删除,更新和另存为。

nav-24

3.5.1 更新地图

在实际的使用中,可能环境变化比较大,导致以前建的地图无法再继续追踪。这时候可以使用更新地图功能。首先在左侧菜单选择要更新的地图,点击更新地图按钮。

nav-25

nav-26

开启更新之后可能机器人无法追踪。这时候可以遥控机器人到环境变化不大的地方,使得机器人可以追踪环境。之后的操作和建图的过程一样。当更新完成后,首先点击另存为。然后输入新地图的名称等待保存完成。如果觉得新地图的质量不错,那么可以点击结束更新,停止地图更新程序。在地图下拉菜单中可以看到新更新的地图。之后就可以用新地图去导航了。

nav-27

3.5.2 删除地图

在第一个下拉菜单中选择地图名称。点击右侧的删除按钮即可删除地图。

机器人地图管理
